Detailinformationen |
|||
| Kommunikationsoberfläche: | Andere | Marke: | Siehe Anhang I. |
|---|---|---|---|
| Die Situation: | 100% Original | Gewährleistung: | 12 Monate |
| Paket: | Ursprüngliches Verpacken | Versanddauer: | F.O.B. |
| Zahlung: | T/T | MOQ: | 1 Stück |
| Anwendung: | Automatisierung industriell | Qualität: | 100% ausschließlich geprüft |
| Dienstleistungen: | One-stop Service | ||
Produkt-Beschreibung
Spezifikation
Allgemeine Informationen | ||||
Bezeichnung des Produkttyps | Einheitlich 4x U/I 2-Draht | |||
HW-Funktionsstatus | Von FS02 | |||
Firmware-Version | ||||
● Möglicher FW-Update | - Ja, das ist es. | |||
verwendbare BaseUnits | BU Typ A0, A1 | |||
Farbcode für die modulspezifische Farbkennzeichnung | CC03 | |||
Produktfunktion | ||||
● I&M-Daten | Ja; I&M0 bis I&M3 | |||
● Isochroner Modus | - Nein. | |||
● Messbereich skalierbar | - Nein. | |||
Technik mit | ||||
● Schritt 7 TIA-Portal konfigurierbar/integriert ab der Version | V14 / - | |||
● STEP 7 konfigurierbar/integriert ab Version | V5.6 und höher | |||
● PCS 7 konfigurierbar/integriert ab der Version | V8.1 SP1 | |||
● PROFIBUS aus der GSD-Version/GSD-Überarbeitung | Eine GSD-Datei jeweils, Revision 3 und 5 und höher | |||
● PROFINET aus der GSD-Version/GSD-Überarbeitung | GSDML V2.3 | |||
Betriebsmodus | ||||
● Übersortierung | - Nein. | |||
● MSI | - Nein. | |||
CiR - Konfiguration in RUN | ||||
Reparametrierung in RUN möglich | - Ja, das ist es. | |||
Kalibrierung in RUN möglich | - Nein. | |||
Versorgungsspannung | ||||
Nennwert (DC) | 24 V | |||
zulässiger Bereich, untere Grenze (DC) | 19.2 V | |||
zulässiger Bereich, Obergrenze (DC) | 28.8 V | |||
Umgekehrter Polaritätsschutz | - Ja, das ist es. | |||
Eingangsstrom | ||||
Stromverbrauch, max. | 37 mA; ohne Sensorversorgung | |||
Versorgung mit Encoder | ||||
24 V Encoderversorgung | ||||
● 24 V | - Ja, das ist es. | |||
● Kurzschlussschutz | - Ja, das ist es. | |||
● Ausgangsstrom, max. | 20 mA; max. 50 mA pro Kanal für eine Dauer von < 10 s | |||
Leistungsverlust | ||||
Stromausfall, Typ. | 0.85 W; ohne Encoder-Versorgungsspannung | |||
Adressbereich | ||||
Adressraum pro Modul | ||||
● Adressraum pro Modul, max. | 8 Bytes; + 1 Bytes für QI-Informationen | |||
Hardware-Konfiguration | ||||
Automatische Codierung | - Ja, das ist es. | |||
● Mechanische Codierung | - Ja, das ist es. | |||
● Typ des mechanischen Codierungselements | Typ A | |||
Auswahl von BaseUnit für Verbindungsvarianten | ||||
● Verbindung mit zwei Drähten | BU Typ A0, A1 | |||
Analog-Eingänge | ||||
Anzahl der analogen Eingänge | 4Differentielle Eingänge | |||
zulässige Eingangsspannung für die Eingangsspannung (Vernichtungsgrenze), max. | 30 V | |||
zulässiger Eingangsstrom für den Eingangsstrom (Vernichtungsgrenze), max. | 50 mA | |||
Zykluszeit (alle Kanäle), min. | Summe der Basisumrechnungszeiten und der zusätzlichen Bearbeitungszeiten (je nach Parametrierung der aktiven Kanäle) | |||
Eingangsbereiche (Nennwerte), Spannungen | ||||
● 0 bis +10 V | Ja; 15 Bit | |||
Eintrittswiderstand (0 bis 10 V) | 120 kΩ | |||
● 1 V bis 5 V | Ja; 15 Bit | |||
Eintrittswiderstand (1 V bis 5 V) | 120 kΩ | |||
● -10 V bis +10 V | Ja; 16-Bit-Inkl. Zeichen | |||
Eintrittswiderstand (-10 V bis +10 V) | 120 kΩ | |||
● -5 V bis +5 V | Ja; 16-Bit-Inkl. Zeichen | |||
Eintrittswiderstand (-5 V bis +5 V) | 120 kΩ | |||
Eingangsbereiche (Nennwerte), Ströme | ||||
● 0 bis 20 mA | Ja; 15 Bit | |||
Eintrittswiderstand (0 bis 20 mA) | 100 Ω; + etwa 0,7 V Diodenvorwärtsspannung | |||
● 4 bis 20 mA | Ja; 15 Bit | |||
Eintrittswiderstand (4 mA bis 20 mA) | 100 Ω; + etwa 0,7 V Diodenvorwärtsspannung | |||
Kabellänge | ||||
● geschützt, max. | 1 000 m; 200 m für Spannungsmessungen | |||
Erzeugung analoger Werte für die Eingänge | ||||
Meßprinzip | Integration (Sigma-Delta) | |||
Integrations- und Umwandlungszeit/Auflösung pro Kanal | ||||
● Auflösung mit Überbereich (Bit einschließlich Zeichen), max. | 16 Bit | |||
● Integrationszeit, parametrierbar | - Ja, das ist es. | |||
● Unterdrückung der Störspannung für die Störfrequenz f1 in Hz | 16.6 / 50 / 60 Hz | |||
● Umwandlungszeit (pro Kanal) | 180 / 60 / 50 ms | |||
Glättung der Messwerte | ||||
● Anzahl der Glättungsstufen | 4■ Keine; 4/8/16 mal | |||
● Parametrierbar | - Ja, das ist es. | |||
Verschlüsselung | ||||
Verbindung von Signalcodern | ||||
● zur Spannungsmessung | - Ja, das ist es. | |||
● zur Strommessung als 2-draht-Wandler | - Ja, das ist es. | |||
¢ Belastung des 2-Draht-Senders, max. | 650 Ω | |||
● zur Strommessung als Vier-Draht-Wandler | - Nein. | |||
Fehler/Genauigkeiten | ||||
Linearitätsfehler (in Bezug auf den Eingangsbereich) (+/-) | 00,01 % | |||
Temperaturfehler (in Bezug auf den Eingangsbereich) (+/-) | 0.005 %/K | |||
Überspannung zwischen den Eingängen, min. | 50 dB | |||
Wiederholungsgenauigkeit im Gleichgewichtszustand bei 25 °C (in Bezug auf den Eingangsbereich) (+/-) | 00,05 % | |||
Betriebsfehlergrenze im Gesamttemperaturbereich | ||||
● Spannung im Verhältnis zum Eingangsbereich (+/-) | 0.5 % | |||
● Strom im Verhältnis zum Eingangsbereich (+/-) | 0.5 % | |||
Grundfehlergrenze (Betriebsgrenze bei 25 °C) | ||||
● Spannung im Verhältnis zum Eingangsbereich (+/-) | 0.3 % | |||
● Strom im Verhältnis zum Eingangsbereich (+/-) | 0.3 % | |||
Unterdrückung der Störspannung bei f = n x (f1 +/- 1 %), f1 = Störfrequenz | ||||
● Interferenz im Serienmodus (Peak-Wert der Interferenz < Nennwert des Eingangsbereichs), min. | 70 dB | |||
● Normalspannung, max. | 10 V | |||
● Störungen des allgemeinen Modus, min. | 90 dB | |||
Unterbrechungen/Diagnose/Statusinformationen | ||||
Diagnosefunktion | - Ja, das ist es. | |||
Alarme | ||||
● Diagnostischer Alarm | - Ja, das ist es. | |||
● Grenzwertwarnung | - Nein. | |||
Diagnosen | ||||
● Überwachung der Versorgungsspannung | - Ja, das ist es. | |||
● Drahtbruch | Ja; bei 4 bis 20 mA | |||
● Kurzschluss | Ja; mit 1 bis 5 V oder 2-draht-Modus: Kurzschluss der Erdversorgung des Encoder oder eines Eingangs zur Encoderversorgung | |||
● Gruppenfehler | - Ja, das ist es. | |||
● Überfluss/Unterfluss | - Ja, das ist es. | |||
Diagnoseanzeige LED | ||||
● Überwachung der Versorgungsspannung (PWR-LED) | Ja; grüne LED | |||
● Anzeige des Kanalstatus | Ja; grüne LED | |||
● für die Kanaldiagnostik | - Nein. | |||
● für die Moduldiagnostik | Ja; grüne/rote LED | |||
Mögliche Trennung | ||||
Mögliche Trennkanäle | ||||
● zwischen den Kanälen | Ja; Kanalgruppe-spezifisch zwischen 2-drahtigen Strom-Eingangsgruppe und Spannungseingangsgruppe | |||
● zwischen den Kanälen und dem Hintergrundbus | - Ja, das ist es. | |||
● zwischen den Kanälen und der Stromversorgung der Elektronik | Ja; nur für Spannungseingänge | |||
Zulässige Potenzialdifferenz | ||||
zwischen den Eingängen (UCM) | 10 V Gleichstrom | |||
Isolation | ||||
Isolierung mit | 707 V Gleichspannung (Typprüfung) | |||
Normen, Genehmigungen, Zertifikate | ||||
geeignet für Anwendungen nach AMS 2750 | Ja; Konformitätserklärung, siehe Online-Unterstützung 109757262 | |||
Für Anwendungen nach CQI-9 geeignet | - Ja, das ist es. | |||
Umweltbedingungen | ||||
Umgebungstemperatur während des Betriebs | ||||
● Horizontale Montage, min. | -30 °C; < 0 °C ab FS02 | |||
● Horizontale Montage, max. | 60 °C | |||
● Vertikaler Einbau, min. | -30 °C; < 0 °C ab FS02 | |||
● vertikale Montage, max. | 50 °C | |||
Höhe während des Betriebs im Verhältnis zum Meeresspiegel | ||||
● Anlagehöhe über dem Meeresspiegel, max. | 5 000 m; Einschränkungen für Anlagenhöhen > 2 000 m, siehe Handbuch | |||

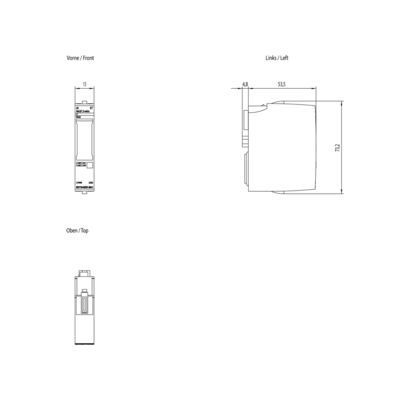

Abmessungen | ||||
Breite | 15 mm | |||
Größe | 73 mm | |||
Tiefe | 58 mm | |||
Gewichte | ||||
Gewicht, ca. | 31 g | |||
