Detailinformationen |
|||
| Kommunikationsoberfläche: | Andere | Marke: | Siehe Anhang I. |
|---|---|---|---|
| Die Situation: | 100% Originalmarke | Gewährleistung: | 12 Monate |
| Paket: | Ursprüngliches Verpacken | Versanddauer: | F.O.B. |
| Zahlung: | T/T | MOQ: | 1 Stück |
| Dienstleistungen: | One-stop Service | Qualität: | 100% ausschließlich geprüft |
| Anwendung: | Automatisierung industriell | ||
Produkt-Beschreibung
Spezifikation
allgemeine Informationen | ||||
Produkttypbezeichnung | TM Anzahl 2x24V | |||
Firmware Version | Version 2.0 | |||
● FW-Update möglich | Ja | |||
Produktfunktion | ||||
● I&M-Daten | Ja; I&M0 bis I&M3 | |||
● Isochroner Modus | Ja | |||
Engineering mit | ||||
● STEP 7 TIA Portal konfigurierbar/integriert ab Version | V16 mit HSP 0332 / V17 | |||
● PROFIBUS ab GSD-Version/GSD-Revision | GSD Revision 5 | |||
● PROFINET ab GSD-Version/GSD-Revision | Version 2.3 / - | |||
Einbauart/Montage | ||||
Schienenmontage | Ja; S7-1500 Profilschiene | |||
Versorgungsspannung | ||||
Lastspannung L+ | ||||
● Nennwert (DC) | 24 V | |||
● zulässiger Bereich, untere Grenze (DC) | 19,2 V | |||
● zulässiger Bereich, Obergrenze (DC) | 28,8 V | |||
● Verpolungsschutz | Ja | |||
Eingangsstrom | ||||
Stromaufnahme, max. | 75 mA; ohne Last | |||
Encoderversorgung | ||||
Anzahl der Ausgänge | 1; Eine gemeinsame 24V Geberversorgung für beide Kanäle | |||
24 V Geberversorgung | ||||
● 24 V | Ja; L+ (-0,8 V) | |||
● Kurzschlussschutz | Ja | |||
● Ausgangsstrom, max. | 1 A; Summenstrom aller Encoder/Kanäle | |||
Leistung | ||||
Spannungsversorgung über Rückwandbus | 1,3 W | |||
Leistungsverlust | ||||
Verlustleistung, typ. | 4 Watt | |||
Adressbereich | ||||
Adressraum pro Modul | ||||
● Eingänge | 32 Byte; 16 Byte pro Kanal; 4 Byte für den Schnellmodus | |||
● Ausgänge | 24 Byte; 12 Byte pro Kanal; 4 Byte für Motion Control, 0 Byte für Fast Mode | |||
Digitale Eingänge | ||||
Anzahl der digitalen Eingänge | 6; 3 pro Kanal | |||
Digitale Eingänge, parametrierbar | Ja | |||
Eingangskennlinie nach IEC 61131, Typ 3 | Ja | |||
Digitale Eingangsfunktionen, parametrierbar | ||||
● Tor Start/Stopp | Ja | |||
● Erfassen | Ja | |||
● Synchronisierung | Ja | |||
● Frei nutzbarer digitaler Eingang | Ja | |||
● Sonde | Ja | |||
Eingangsspannung | ||||
● Art der Eingangsspannung | Gleichstrom | |||
● Nennwert (DC) | 24 V | |||
● für Signal "0" | -5 ... +5 V | |||
● für Signal "1" | +11 bis +30V | |||
● zulässige Spannung am Eingang, min. | -30 V; -5 V dauerhaft, -30 V kurzzeitig Verpolungsschutz | |||
● zulässige Spannung am Eingang, max. | 30 V | |||
Eingangsstrom | ||||
● für Signal „1“, typ. | 2,5 mA | |||
Eingangsverzögerung (für Nennwert der Eingangsspannung) | ||||
für Standardeingänge | ||||
— parametrierbar | Ja; keine / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms | |||
— bei „0“ bis „1“, min. | 6 µs; bei Parametrierung „keine“ | |||
— bei „1“ bis „0“, min. | 6 µs; bei Parametrierung „keine“ | |||
für technologische Funktionen | ||||
— parametrierbar | Ja | |||
Kabellänge | ||||
● geschirmt, max. | 1 000 m | |||
● ungeschirmt, max. | 600 m | |||
Digitale Ausgänge | ||||
Art des Digitalausgangs | Transistor | |||
Anzahl der digitalen Ausgänge | 4; 2 pro Kanal | |||
Digitale Ausgänge, parametrierbar | Ja | |||
Kurzschlussschutz | Ja; elektronisch/thermisch | |||
● Ansprechschwelle, typ. | 1 A | |||
Begrenzung der induktiven Abschaltspannung auf | L+ (-53 V) | |||
Steuern eines digitalen Eingangs | Ja | |||
Digitale Ausgangsfunktionen, parametrierbar | ||||
● Schaltungsauslösung durch Vergleichswerte | Ja | |||
● Frei nutzbarer Digitalausgang | Ja | |||
Schaltleistung der Ausgänge | ||||
● bei ohmscher Last, max. | 0,5 A; pro Digitalausgang | |||
● bei Lampenlast, max. | 5 Watt | |||
Lastwiderstandsbereich | ||||
● Untergrenze | 48 Ω | |||
● Obergrenze | 12 kΩ | |||
Ausgangsspannung | ||||
● Art der Ausgangsspannung | Gleichstrom | |||
● für Signal „1“, min. | 23,2 V; L+ (-0,8 V) | |||
Ausgangsstrom | ||||
● für Signal "1" Nennwert | 0,5 A; pro Digitalausgang | |||
● für Signal "1" zulässiger Bereich, max. | 0,6 A; pro Digitalausgang | |||
● für Signal "1" minimaler Laststrom | 2 mA | |||
● bei Signal "0" Reststrom, max. | 0,5 mA | |||
Ausgangsverzögerung bei ohmscher Last | ||||
● „0“ bis „1“, max. | 50 µs | |||
● „1“ bis „0“, max. | 50 µs | |||
Schaltfrequenz | ||||
● bei ohmscher Last, max. | 10 kHz | |||
● bei induktiver Last, max. | 0,5 Hz; nach IEC 60947-5-1, DC-13; Deratingkurve beachten | |||
● bei Lampenlast, max. | 10 Hz | |||
Summenstrom der Ausgänge | ||||
● Strom pro Modul, max. | 2 A | |||
Kabellänge | ||||
● geschirmt, max. | 1 000 m | |||
● ungeschirmt, max. | 600 m | |||
Encoder | ||||
Anschließbare Encoder | ||||
● 2-Leiter-Sensor | Ja | |||
— zulässiger Ruhestrom (2-Leiter-Sensor), max. | 1,5 mA | |||
Encodersignale, Inkrementalgeber (asymmetrisch) | ||||
● Eingangsspannung | 24 V | |||
● Eingangsfrequenz, max. | 200 kHz | |||
● Zählfrequenz, max. | 800 kHz; mit Vierfachauswertung | |||
● Kabellänge geschirmt max. | 600 m; abhängig von Eingangsfrequenz, Encoder und Kabelqualität; max. 50 m bei 200 kHz | |||
● Signalfilter, parametrierbar | Ja | |||
● Inkrementalgeber mit A/B-Spur, 90° Phasenversatz | Ja | |||
● Inkrementalgeber mit A/B-Spur, 90° Phasenversatz und Nullspur | Ja | |||
● Impulsgeber | Ja | |||
● Impulsgeber mit Richtungsanzeige | Ja | |||
● Impulsgeber mit einem Impulssignal pro Zählrichtung | Ja | |||
Schnittstellentypen | ||||
● Quelle/Senke-Eingang | Ja | |||
● Eingangskennlinie nach IEC 61131, Typ 3 | Ja | |||
Interrupts/Diagnose/Statusinformationen | ||||
Alarm | ||||
● Diagnosealarm | Ja | |||
● Hardware-Interrupt | Ja | |||
Diagnosen | ||||
● Überwachung der Versorgungsspannung | Ja | |||
● Drahtbruch | Ja | |||
● Kurzschluss | Ja | |||
● A/B Übergangsfehler am Inkrementalgeber | Ja | |||
Diagnoseanzeige-LED | ||||
● RUN-LED | Ja; grüne LED | |||
● FEHLER-LED | Ja; rote LED | |||
● WARTUNGS-LED | Ja; gelbe LED | |||
● Überwachung der Versorgungsspannung (PWR-LED) | Ja; grüne LED | |||
● Kanalstatusanzeige | Ja; grüne LED | |||
● zur Kanaldiagnose | Ja; rote LED | |||
Integrierte Funktionen | ||||
Schalter | Ja | |||
● Anzahl der Zähler | 2 | |||
● Zählfrequenz, max. | 800 kHz; mit Vierfachauswertung | |||
Schneller Modus | Ja | |||
Zählfunktionen | ||||
● Kann mit TO High_Speed_Counter verwendet werden | Ja | |||
● Kontinuierliches Zählen | Ja | |||
● Zählerverhalten parametrierbar | Ja | |||
● Hardware-Tor über digitalen Eingang | Ja | |||
● Software-Gate | Ja | |||
● Ereignisgesteuerter Stopp | Ja | |||
● Synchronisation über digitalen Eingang | Ja | |||
● Zählbereich, parametrierbar | Ja | |||
Komparator | ||||
— Anzahl der Komparatoren | 2; Pro Kanal | |||
— Richtungsabhängigkeit | Ja | |||
— Kann vom Anwenderprogramm aus geändert werden | Ja | |||
Positionserkennung | ||||
● Inkrementelle Akquisition | Ja | |||
● Geeignet für S7-1500 Motion Control | Ja | |||
● passend für SIMOTION | Ja | |||
Messfunktionen | ||||
● Messzeit, parametrierbar | Ja | |||
● Dynamische Messperiodenanpassung | Ja | |||
● Anzahl der Schwellen, parametrierbar | 2 | |||
Messbereich | ||||
— Frequenzmessung, min. | 0,04 Hz | |||
— Frequenzmessung, max. | 800 kHz | |||
— Zyklusdauermessung, min. | 1,25 µs | |||
— Zyklusdauermessung, max. | 25 Sek. | |||
Genauigkeit | ||||
— Frequenzmessung | 100 ppm; abhängig von Messintervall und Signalauswertung | |||
— Messung der Zyklusdauer | 100 ppm; abhängig von Messintervall und Signalauswertung | |||
— Geschwindigkeitsmessung | 100 ppm; abhängig von Messintervall und Signalauswertung | |||
Potenzialtrennung | ||||
Potenzialtrennungskanäle | ||||
● zwischen den Kanälen | NEIN | |||
● zwischen den Kanälen und dem Rückwandbus | Ja | |||
● Zwischen den Kanälen und der Lastspannung L+ | NEIN | |||
Isolierung | ||||
Isolation geprüft mit | 707 V DC (Typprüfung) | |||
Umgebungsbedingungen | ||||
Umgebungstemperatur im Betrieb | ||||
● waagerechter Einbau, min. | -30 °C | |||
● waagerechter Einbau, max. | 60 °C; Derating bei induktiver Last beachten | |||
● vertikaler Einbau, min. | -30 °C | |||
● vertikaler Einbau, max. | 40 °C; Bitte Derating bei induktiven Lasten beachten | |||
Höhe während des Betriebs bezogen auf den Meeresspiegel | ||||
● Aufstellungshöhe über NN, max. | 5 000 m; Einschränkungen bei Aufstellungshöhen > 2 000 m, siehe Systemhandbuch ET 200MP | |||
Dezentraler Betrieb | ||||
zu SIMATIC S7-300 | Ja | |||
zur SIMATIC S7-400 | Ja | |||
zu SIMATIC S7-1200 | Ja | |||
zu SIMATIC S7-1500 | Ja | |||
zum Standard-PROFIBUS-Master | Ja | |||
zum Standard-PROFINET-Controller | Ja | |||

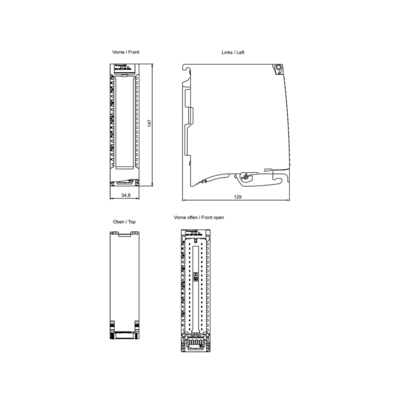

Maße | ||||
Breite | 35 mm | |||
Höhe | 147 mm | |||
Tiefe | 129 mm | |||
Gewichte | ||||
Gewicht ca. | 250 g | |||
Unternehmensprofil
UM
UNTERNEHMEN
Das Unternehmen hält an der Mission fest, „intelligente Fertigung einfacher zu machen“ und der Vision „Wo es intelligente Fertigung gibt, gibt es die Dr. Gong Group“ mit dem Ziel, ein Anbieter intelligenter Servicelösungen zu werden und die Modernisierung der intelligenten Industrie voranzutreiben. Das Geschäft des Unternehmens umfasst vier Kernbereiche: intelligente Ausrüstung, industrielles Internet, industrielle Automatisierung und Export von Industrieausrüstung. Es ist bestrebt, eine zentrale Anlaufstelle für die Versorgung mit Industrierobotern, intelligenter Ausrüstung, Automatisierungsausrüstung und Komponenten aufzubauen. Das Unternehmen wird von einer Plattform unterstützt und von Informationen und Digitalisierung angetrieben, integriert Ressourcen der industriellen Kette vollständig und verbindet intelligente Terminalfabriken, Automatisierungsintegratoren sowie vor- und nachgelagerte Ressourcen der intelligenten Ausrüstungsindustrie. Beginnend mit der Festlegung von Standards und der Produktentwicklung folgt es dem Entwicklungspfad „Produktversorgung – Plattformintegration – ökologischer Antrieb“ und erhöht schrittweise die Abdeckung standardisierter, modularer und komponentenbasierter Teile in Roboterarbeitsplätzen, intelligenter Ausrüstung und Automatisierungsausrüstung, verbessert die Versorgungseffizienz von Automatisierungsausrüstung, senkt die Gesamtkosten und fördert den technologischen Fortschritt der chinesischen intelligenten Ausrüstungsindustrie.Das Unternehmen wird seine Aktivitäten in den Bereichen Roboter, künstliche Intelligenz, industrielle Automatisierungsgeräte und intelligente Fertigung weiter vertiefen, intensiv forschen und entwickeln, Innovationen hervorbringen und die Automatisierung und Intelligenz der Fertigungsindustrie mit Sitz in China unterstützen und „Made in China“ dabei unterstützen, die Fertigungsindustrie weltweit zu erneuern.
Verpackung & Lieferung
FAQ
1. Wer sind wir?
Beijing Zhongping Technology Co., LTD. ist ein integrierter Komplettanbieter für intelligente Fertigung und gehört zur Gong Doctor Group. Als eines der Wissenschafts- und Technologieunternehmen ist es in den Bereichen wissenschaftliche Forschung, Design, Marketing, technische Dienste, industrielles Internet sowie internationaler Import und Export tätig.
2. Was können Sie bei uns kaufen?
SPS, VFD, HMI, Hydraulikprodukte, Niederspannungs-Stromverteilung, Industrieroboter und Kernkomponenten
3. Ist der Artikel auf Lager oder muss er von einem anderen Lieferanten gekauft werden?
Wir verfügen über einen großen Warenbestand und ein eigenes Lager.
4. Welche Vorteile haben wir gegenüber anderen Anbietern?
Unser Unternehmen verfügt über große Lagerbestände und zahlreiche Lagerhäuser. Darüber hinaus hat es Niederlassungen und Servicestellen in den wichtigsten Industrieprovinzen und Städten des Landes im Ausland. So können wir Ihnen umfassende Dienstleistungen rund um die intelligente Fertigung aus einer Hand bieten und so Aufwand, Arbeit und Kosten sparen.
5. Können Sie 100 % neue, originale und authentische Produkte liefern?
Wir verkaufen nur neue originale Originale, keine Renovierungen, keine Fälschungen, nur das Original aus der Fabrik!
6. Wie lange ist die Lieferzeit?
Bei Lagerbeständen dauert die Lieferung 2-3 Werktage, bei großen Mengen 5-7 Werktage nach Zahlungseingang, bei keinem herkömmlichen Modell dauert die Lieferung einige Zeit. Den genauen Lieferzeitpunkt teilen wir Ihnen mit.
7. Gibt es technischen Support?
Selbstverständlich verfügen wir über ein professionelles Technikteam, das Ihnen bei der Lösung technischer Probleme behilflich sein kann.
8. Wie garantieren wir Qualität?
Wir verfügen über drei Prozesse zur Kontrolle der Warenqualität.
1). Unsere Ingenieure überprüfen regelmäßig die Produktion und Qualitätskontrolle im Werk.
2) Eingehende Materialien müssen von erfahrenen Einkaufsingenieuren geprüft werden, bevor sie eingelagert werden können.
3). Mindestens 2 Personen aus der Logistikabteilung kontrollieren die zu versendende Ware vor der Auslieferung.
9. Können Sie eine sichere und zuverlässige Lieferung Ihrer Produkte garantieren?
Ja, wir halten uns strikt an die internationalen Standardverpackungen. Wir verwenden auch Spezialverpackungen für Gefahrgüter und Kühltransporte für Artikel mit Temperaturanforderungen. Für Spezialverpackungen und Standardverpackungen für Stückgut können zusätzliche Kosten anfallen.
10. Wie steht es mit der Fracht?
Die Kosten hängen davon ab, wie Sie die Waren erhalten möchten. Express ist normalerweise der schnellste, aber auch der teuerste Weg. Seefracht ist die beste Lösung für große Warenmengen. Die genauen Versandkosten hängen vom Kaufbetrag, der Menge und dem Gewicht Ihrer Bestellung ab. Bitte kontaktieren Sie uns für weitere Informationen.
Beijing Zhongping Technology Co., LTD. ist ein integrierter Komplettanbieter für intelligente Fertigung und gehört zur Gong Doctor Group. Als eines der Wissenschafts- und Technologieunternehmen ist es in den Bereichen wissenschaftliche Forschung, Design, Marketing, technische Dienste, industrielles Internet sowie internationaler Import und Export tätig.
2. Was können Sie bei uns kaufen?
SPS, VFD, HMI, Hydraulikprodukte, Niederspannungs-Stromverteilung, Industrieroboter und Kernkomponenten
3. Ist der Artikel auf Lager oder muss er von einem anderen Lieferanten gekauft werden?
Wir verfügen über einen großen Warenbestand und ein eigenes Lager.
4. Welche Vorteile haben wir gegenüber anderen Anbietern?
Unser Unternehmen verfügt über große Lagerbestände und zahlreiche Lagerhäuser. Darüber hinaus hat es Niederlassungen und Servicestellen in den wichtigsten Industrieprovinzen und Städten des Landes im Ausland. So können wir Ihnen umfassende Dienstleistungen rund um die intelligente Fertigung aus einer Hand bieten und so Aufwand, Arbeit und Kosten sparen.
5. Können Sie 100 % neue, originale und authentische Produkte liefern?
Wir verkaufen nur neue originale Originale, keine Renovierungen, keine Fälschungen, nur das Original aus der Fabrik!
6. Wie lange ist die Lieferzeit?
Bei Lagerbeständen dauert die Lieferung 2-3 Werktage, bei großen Mengen 5-7 Werktage nach Zahlungseingang, bei keinem herkömmlichen Modell dauert die Lieferung einige Zeit. Den genauen Lieferzeitpunkt teilen wir Ihnen mit.
7. Gibt es technischen Support?
Selbstverständlich verfügen wir über ein professionelles Technikteam, das Ihnen bei der Lösung technischer Probleme behilflich sein kann.
8. Wie garantieren wir Qualität?
Wir verfügen über drei Prozesse zur Kontrolle der Warenqualität.
1). Unsere Ingenieure überprüfen regelmäßig die Produktion und Qualitätskontrolle im Werk.
2) Eingehende Materialien müssen von erfahrenen Einkaufsingenieuren geprüft werden, bevor sie eingelagert werden können.
3). Mindestens 2 Personen aus der Logistikabteilung kontrollieren die zu versendende Ware vor der Auslieferung.
9. Können Sie eine sichere und zuverlässige Lieferung Ihrer Produkte garantieren?
Ja, wir halten uns strikt an die internationalen Standardverpackungen. Wir verwenden auch Spezialverpackungen für Gefahrgüter und Kühltransporte für Artikel mit Temperaturanforderungen. Für Spezialverpackungen und Standardverpackungen für Stückgut können zusätzliche Kosten anfallen.
10. Wie steht es mit der Fracht?
Die Kosten hängen davon ab, wie Sie die Waren erhalten möchten. Express ist normalerweise der schnellste, aber auch der teuerste Weg. Seefracht ist die beste Lösung für große Warenmengen. Die genauen Versandkosten hängen vom Kaufbetrag, der Menge und dem Gewicht Ihrer Bestellung ab. Bitte kontaktieren Sie uns für weitere Informationen.
Möchten Sie mehr über dieses Produkt erfahren?
