Detailinformationen |
|||
| Gedächtnis: | Andere | Input-/Outputzahl: | Andere |
|---|---|---|---|
| Kommunikationsoberfläche: | Andere | Marke: | Andere |
| Die Situation: | 100% Originalmarke | Paket: | Packung aus Karton |
| Gewährleistung: | Ein Jahr | Versanddauer: | F.O.B. |
| Zahlung: | T/T | MOQ: | 1 Stück |
| Anwendung: | Automation der Industrie | Qualität: | 100% ausschließlich geprüft |
Produkt-Beschreibung
Spezifikation
Eingang | ||||
Art des Stromversorgungsnetzes | 1-Phasen- und 2-Phasen-Wechselstrom | |||
Versorgungsspannung bei AC | ||||
● Anfangswert | Einstellung über Wahlschalter am Gerät, ab Vin > 90/180 V | |||
Versorgungsspannung | ||||
● 1 bei AC | 120 ... 230 V | |||
● 2 bei AC | 230 ... 500 V | |||
Eingangsspannung | ||||
● 1 bei AC | 85 ... 264 V | |||
● 2 bei AC | 176 ... 550 V | |||
Design des Eingangs Weitbereichseingang | Ja | |||
Überspannungsüberlastbarkeit | 1300 VSpitze, 1,3 ms | |||
Betriebszustand der Netzausfallüberbrückung | bei Vin = 120/230 V, typ. 150 ms bei Vin = 400 V | |||
Überbrückungszeit für Nennwert des Ausgangsstroms bei Netzausfall minimal | 25 ms | |||
Betriebszustand der Netzausfallüberbrückung | bei Vin = 120/230 V, typ. 150 ms bei Vin = 400 V | |||
Netzfrequenz | ||||
● 1 Nennwert | 50 Hz | |||
● 2 Nennwert | 60 Hz | |||
Netzfrequenz | 47 ... 63 Hz | |||
Eingangsstrom | ||||
● bei Nenneingangsspannung 120 V | 2,2 A | |||
● bei Nenneingangsspannung 230 V | 1,2 A | |||
● bei Nenneingangsspannung 500 V | 0,61 A | |||
Strombegrenzung des Einschaltstroms bei 25 °C maximal | 35 A | |||
I2t-Wert maximal | 1,7 A²·s | |||
Sicherungsart | T 3,15 A (nicht zugänglich) | |||
● im Feeder | Empfohlener Leitungsschutzschalter bei 1-Phasen-Betrieb: ab 6 A (10 A) Charakteristik C (B), erforderlich bei 2-Phasen-Betrieb: Leistungsschalter 2-polig angeschlossen oder Leistungsschalter 3RV2011-1EA10 (Einstellung 3,8 A) bzw. 3RV2711-1ED10 (UL 489) bei 230 V; 3RV2011-1DA10 (Einstellung 3 A) oder 3RV2711-1DD10 (UL 489) bei 400/500 V | |||
Ausgabe | ||||
Spannungsverlauf am Ausgang | Kontrollierte, isolierte Gleichspannung | |||
Ausgangsspannung bei DC Nennwert | 24 V | |||
Ausgangsspannung | ||||
● am Ausgang 1 bei DC-Nennwert | 24 V | |||
relative Gesamttoleranz der Spannung | 3 % | |||
relative Regelgenauigkeit der Ausgangsspannung | ||||
● bei langsamer Schwankung der Eingangsspannung | 0,1 % | |||
● bei langsamer Schwankung der Ohmschen Belastung | 0,1 % | |||
Restwelligkeit | ||||
● maximal | 50 mV | |||
Spannungsspitze | ||||
● maximal | 200 mV | |||
einstellbare Ausgangsspannung | 24 ... 28,8 V | |||
Produktfunktion Ausgangsspannung einstellbar | Ja | |||
Art der Ausgangsspannungseinstellung | über Potentiometer | |||
Anzeigevariante für Normalbetrieb | Grüne LED für 24 V OK | |||
Art des Signals am Ausgang | Relaiskontakt (Schließer, Belastbarkeit 60 V DC/ 0,3 A) für „24 V OK“ | |||
Verhalten der Ausgangsspannung beim Einschalten | Überschwingen von Vout ca. 3 % | |||
maximale Reaktionsverzögerung | 1 Sek. | |||
Spannungsanstiegszeit der Ausgangsspannung | ||||
● typisch | 50 ms | |||
Ausgangsstrom | ||||
● Nennwert | 5 A | |||
● Nennbereich | 0 ... 5 A | |||
gelieferte Wirkleistung typisch | 120 Watt | |||
kurzzeitiger Überlaststrom | ||||
● bei Kurzschluss im Betrieb typisch | 15 A | |||
Dauer der Überlastbarkeit bei Überstrom | ||||
● bei Kurzschluss im Betrieb | 25 ms | |||
konstanter Überlaststrom | ||||
● bei Kurzschlüssen während des Anlaufs typisch | 6 A | |||
Produkteigenschaft | ||||
● Überbrückung von Geräten | Ja, Charakteristik umschaltbar | |||
Anzahl parallel geschalteter Geräteressourcen zur Leistungssteigerung | 2 | |||
Effizienz | ||||
Wirkungsgrad in Prozent | 88 % | |||
Verlustleistung [W] | ||||
● bei Nennausgangsspannung für Nennwert des Ausgangsstroms typisch | 17 W | |||
● im Leerlauf maximal | 4 Watt | |||
Regelung | ||||
relative Regelgenauigkeit der Ausgangsspannung bei schnellen Schwankungen der Eingangsspannung um +/- 15% typisch | 0,1 % | |||
relative Regelgenauigkeit der Ausgangsspannung Lastsprung der ohmschen Last 50/100/50 % typisch | 3 % | |||
Abbindezeit | ||||
● Lastsprung 50 bis 100% typisch | 2 ms | |||
● Lastsprung 100 bis 50% typisch | 2 ms | |||
Abbindezeit | ||||
● maximal | 5 ms | |||
Schutz und Überwachung | ||||
Auslegung des Überspannungsschutzes | < 35 V | |||
● typisch | 6 A | |||
Eigenschaft des Ausgangs kurzschlussfest | Ja | |||
Design des Kurzschlussschutzes | Alternativ Konstantstromkennlinie ca. 5,5 A oder speichernde Abschaltung | |||
Dauerkurzschlussstrom RMS-Wert | ||||
● typisch | 6 A | |||
Anzeigevariante für Überlast und Kurzschluss | LED gelb für „Überlast“, LED rot für „Speicherabschaltung“ | |||
Sicherheit | ||||
galvanische Trennung zwischen Eingang und Ausgang | Ja | |||
galvanische Isolierung | Schutzkleinspannung Uout nach EN 60950-1 und EN 50178 | |||
Betriebsmittelschutzklasse | Klasse I | |||
Leckstrom | ||||
● maximal | 3,5 mA | |||
● typisch | 0,25 mA | |||
Schutzklasse IP | IP20 | |||
Zulassungen | ||||
Eignungsnachweis | ||||
● CE-Kennzeichnung | Ja | |||
● UL-Zulassung | Ja; cULus-gelistet (UL 508, CSA C22.2 Nr. 107.1), Datei E197259; cCSAus (CSA C22.2 Nr. 60950-1, UL 60950-1) | |||
● CSA-Zulassung | Ja; cULus-gelistet (UL 508, CSA C22.2 Nr. 107.1), Datei E197259; cCSAus (CSA C22.2 Nr. 60950-1, UL 60950-1) | |||
● NEC Klasse 2 | NEIN | |||
● EAC-Zulassung | Ja | |||
● Regulatory Compliance Mark (RCM) | Ja | |||
Art der Zertifizierung | ||||
● BIS | Ja | |||
● CB-Zertifikat | Ja | |||
Eignungsnachweis | ||||
● IECEx | NEIN | |||
● ATEX | NEIN | |||
● ULhazloc-Zulassung | NEIN | |||
● cCSAus, Klasse 1, Abteilung 2 | NEIN | |||
● FM-Registrierung | NEIN | |||
Eignungszeugnis Schiffbauzulassung | Ja | |||
Schiffsklassifizierungsvereinigung | ||||
● American Bureau of Shipping Europe Ltd. (ABS) | Ja | |||
● Französische Schiffsklassifizierungsgesellschaft (BV) | NEIN | |||
● Lloyds Register of Shipping (LRS) | NEIN | |||
EMV | ||||
Standard | ||||
● für Störaussendung | EN 55022 Klasse B | |||
● zur Netzoberwellenbegrenzung | EN 61000-3-2 | |||
● für Störfestigkeit | EN 61000-6-2 | |||
Umweltbedingungen | ||||
Umgebungstemperatur | ||||
● während des Betriebs | -25 ... +70 °C; Bei natürlicher Konvektion; Anlauf geprüft ab -40 °C Nennspannung | |||
● während des Transports | -40 ... +85 °C | |||
● während der Lagerung | -40 ... +85 °C | |||
Umweltkategorie nach IEC 60721 | Klimaklasse 3K3, 5 … 95% keine Betauung | |||
Mechanik | ||||
Art des elektrischen Anschlusses | Schraubklemmen | |||
● am Eingang | L, N, PE: je 1 Schraubklemme für 0,2 ... 2,5 mm² eindrähtig/feindrähtig | |||
● am Ausgang | +, -: je 2 Schraubklemmen für 0,2 ... 2,5 mm² | |||
● für Hilfskontakte | 13, 14 (Alarmsignal): je 1 Schraubklemme für 0,14 ... 1,5 mm² | |||

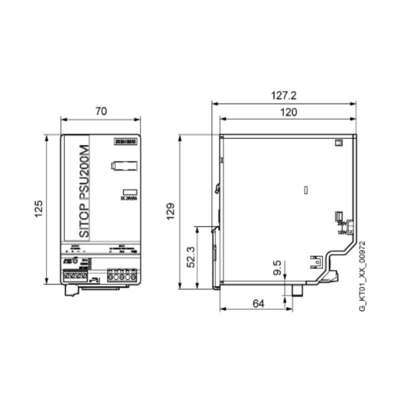

Breite des Gehäuses | 70 mm | |||
Höhe des Gehäuses | 125 mm | |||
Tiefe des Gehäuses | 121 mm | |||
erforderlicher Abstand | ||||
● nach oben | 50 mm | |||
● unten | 50 mm | |||
● links | 0 mm | |||
● rechts | 0 mm | |||
Nettogewicht | 0,6 kg | |||
Produktmerkmal des Gehäuses kann aneinandergereiht werden | Ja | |||
Befestigungsmethode | Aufschnappbar auf Hutschiene EN 60715 35x7,5/15 | |||
Elektrisches Zubehör | Puffermodul | |||
MTBF bei 40 °C | 1 123 973 h | |||
andere Informationen | Technische Daten bei Nenneingangsspannung und Umgebungstemperatur +25 °C (sofern nicht anders angegeben) | |||
